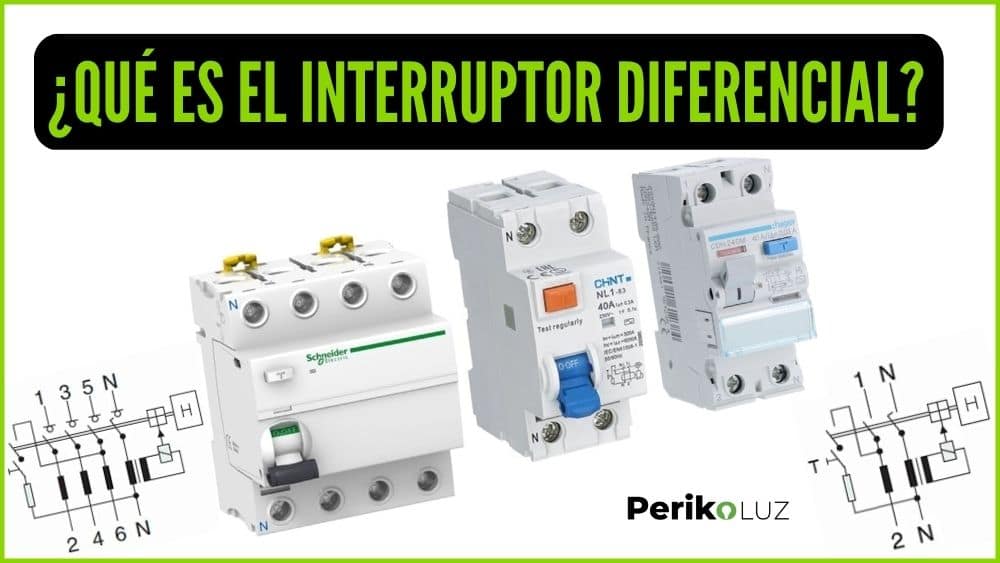

¿Qué es el interruptor diferencial?
Un interruptor diferencial eléctrico es un aparato electromagnético que se utiliza como un sistema de protección automático.
Al interruptor diferencial, también se le conoce por las siguientes siglas:
- ID – Interruptor diferencial.
- RCD.
- RCCB.
- GFCI.
- DDR – Dispositivo diferencial residual.
Su función es protegerte en caso de que se produzca un fallo eléctrico en tu instalación o en algún aparato o dispositivo eléctrico conectado a la misma. Estos fallos son:
- Defectos de aislamiento (cables pelados) en el caso de las instalaciones.
- Derivaciones de corriente en los electrodomésticos o equipos conectados a tu instalación.
¿Por qué es tan importante?
Yo tuve mi primera experiencia “eléctrica” a los 8 años. Nací en el año 76 y me acuerdo como si fuese ayer.
Mi curiosidad me llevó a tocarla y de regalo me daba unos calambres que flipas.
Sentía un agarrotamiento muscular total.
Me quedaba pegado a la lámpara, como lo hace un imán en la nevera.
Esto pasaba porque uno de los cables activos, llamémoslo fase, estaba tocando la carcasa de esta lámpara y al tocarla, ¡Zas!
¡Calambrazo!
Allá por los años 80 los cuadros eléctricos tenían 2 fusibles y punto (los llamaban plomos) y la mayoría de instalaciones no tenían ni toma de tierra.
Se empezaba a instalar el interruptor diferencial que conocemos ahora y que todo el mundo tiene o debería tener en su hogar e instalación eléctrica.
De hecho, es un elemento obligatorio.
Si lo hubiese tenido en mi primera casa, hoy no tendría este recuerdo tan presente, el interruptor diferencial me hubiese protegido y actuado en cuestión de milisegundos.
Chequea la seguridad del interruptor diferencial eléctrico
En muchas ocasiones detecto en las revisiones eléctricas, diferenciales que no actúan bien.
Si le sumas que no tienen toma a tierra, ¿por dónde te imaginas que circula la corriente en caso de tocar directamente un electrodoméstico defectuoso?
Así es. Tú serás el conductor y te vas a electrocutar.
Tu mismo puedes revisarlo
Mi recomendación:
Revisa tu mismo el diferencial, te explico como lo puedes hacer:
Pulsa el botón de TEST. (Debe de saltar).
Si no salta: Ese diferencial está defectuoso.
Recuerda que si el interruptor diferencial está defectuoso no te protegerá en caso de que haya una fuga de corriente.
Esto es una prueba a nivel usuario, pero realmente se ha de verificar con un medidor multifunción y testearlo de varias maneras.
En este video corto verás como verifico un diferencial en un párquing.
¿Cómo funciona un interruptor diferencial eléctrico?
El funcionamiento del diferencial es muy sencillo de entender.
En un circuito eléctrico entra una cantidad de corriente, esta corriente recorre diferentes cargas como puede ser la lavadora o el aire acondicionado, por poner un ejemplo.
La intensidad de corriente que sale del circuito debe ser la misma que la que entra.
El interruptor diferencial mide la intensidad (cantidad de corriente) al principio y final del circuito, asegurándose de que los valores sean los mismos en ambos puntos.
En este caso quiere decir que el circuito está bien y no tiene pérdidas.
¿Y qué pasa cuando son diferentes?
En el caso de que salga menos intensidad de corriente, quiere decir que hay una fuga por alguna parte.
Entonces, el ID desconectará el circuito en cuanto exista una derivación o defecto a tierra mayor que su sensibilidad protegiéndola y evitando una electrocución.

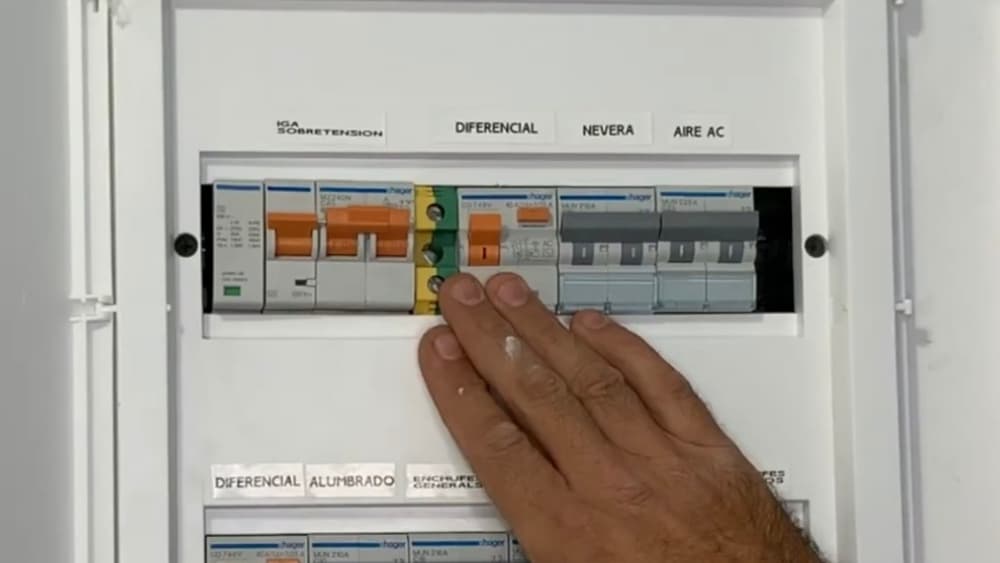

¿Cómo identificar el diferencial?
A pesar de que mucha gente cuando me llaman para una avería eléctrica me dicen; me salta el diferencial de la luz, a todo le llaman diferencial.
La experiencia me ha demostrado que no todas las personas lo saben distinguir y te voy a ayudar a que lo identifiques.
De los elementos que encontrarás en el cuadro eléctrico, el diferencial es el único que tiene un pequeño botón para testearlo.
Está identificado como TEST.
Para acabar este post quiero que tengas claro que el diferencial eléctrico es el que te va a proteger de «calambrazos» y electrocuciones que en algunos casos son catastróficas, por mi experiencia te recomiendo que revises de manera sería el correcto funcionamiento del diferencial.
Esa verificación solo se puede hacer con un medidor especial llamado multifunción, ya sea en una revisión eléctrica obligatoria o cuando hay que hacer un boletín de reconocimiento eléctrico o CIE en una vivienda o negocio.
